लाइट के लिए IP67 वाटरप्रूफ 50-240W एडजस्टेबल PWM/एनालॉग डिमिंग कांस्टेंट पावर LED ड्राइवर

मॉडल

XLG-20-L-A

XLG-20-M-A

XLG-20-H-A

रेटेड वर्तमान  (डिफ़ॉल्ट)

350mA

500mA

700mA

निरंतर वर्तमान क्षेत्र

32.4 ~ 54V

25.2 ~ 42V

18 ~ 30V

आउटपुट

रेटेड शक्ति

18.9W

21W

21W

ओपन सर्किट वोल्टेज (अधिकतम)

60 वी

50V

40V

वर्तमान सहिष्णुता

±8.0%

आउटपुट करंट रिपलनोट।13

< २०%

SETUP,उदय समय         नोट.2

500एमएस, 150एमएस/115वीएसी, 230वीएसी

लाइन विनियमन

< ± 3%

वोल्टेज रेंज          नोट.3

90 ~ 305VAC

(कृपया "स्टेटिक विशेषता" अनुभाग देखें)

आवृत्ति सीमा

47 ~ 63हर्ज

शक्ति कारक

पीएफ≥0.97/115वीएसी,पीएफ≥0.95/230वीएसी,पीएफ≥0.91/277वीएसी@पूर्ण भार

(कृपया उल्लेख करना तक "शक्ति कारक (पीएफ)विशेषता"अनुभाग)

कुल सामंजस्य विकृति

टीएचडी< 20%भार≥50%/115वीसी,230वीएसी; @भार≥75%/277वीएसी)

(कृपया ¥TAL HAR देखें)MONIC DISTORTION ((THD) ¢ अनुभाग)

इनपुट

दक्षता (प्रकार)

89%

88.5 प्रतिशत

88%

एसी करंट

0.3A / 115वीएसी      0.2A / 230वीएसी      0.2A/277वीएसी

INRUSH CURRENT ((Type))

ठंडी आरंभ 5A ((द्वितीया=350μs मापा गया पर 50% आइपैक)पर 230वीएसी;प्रति एनईएमए 410

अधिकतम. नहीं.का सार्वजनिक उपक्रम पर 16A सर्किट ब्रेकर

42इकाईएँ (सर्किट तोड़नेवाला का प्रकार बी) / 42इकाईएँ  (सर्किट तोड़नेवाला का प्रकार सी)पर 230वीएसी

रिसाव वर्तमान

<0.75mA / 277वीएसी

नहीं लोड

बिजली की खपत

नहीं भार शक्ति उपभोग <0.5W

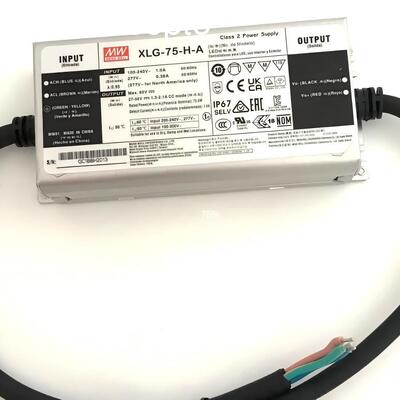

मॉडल

एक्सएलजी -75 -12-ए

एक्सएलजी -75 -24-ए

डीसी वोल्टेज

12V

24V

निरंतर वर्तमान रेजियोननोट।2

8.4~ 12V

16.8~ 24V

रेटेड करंट  (डिफ़ॉल्ट)

5A

3.1ए

नामित शक्ति

60W

74.4W

रिपल &शोर (अधिकतम)  नोट.3

150एमवीपी-पी

240एमवीपी-पी

वर्तमान ADJ रेंज

2.5A~5A

1.55A~3.1A

आउटपुट

वोल्टेज सहिष्णुता नोट।4

±3०%

±2०%

लाइन विनियमन

±0.5 प्रतिशत

±0.5 प्रतिशत

भार विनियमन

±2%

±1%

SETUP, RISE समय    नोट।6

500एमएस, 100एमएस/230वीएसी,  1200एमएस, 100एमएस/115वीएसी

समय पकड़ो (प्रकार)

10एमएस/ 230वीएसी  10एमएस/ 115वीएसी

वोल्टेज रेंज          नोट.5

100 ~ 305वीएसी          142 ~ 431वीडीसी

(कृपया "STATIC CHARACTERISTICS" देखें)ection)

आवृत्ति सीमा

47 ~ 63हर्ज

शक्ति कारक

पीएफ≥0.97/115वीएसी,पीएफ≥0.95/230वीएसी,पीएफ≥0.92/277वीएसी@पूर्ण भार

कुल हार्मोनिक डिस्टORTION

टीएचडी< १०%भार≥50%/115वीसी,230वीएसी; @भार≥75%/277वीएसी)

इनपुट

दक्षता (प्रकार)

89%

९०%

एसी करंट

1.0ए / 115वीएसी      0.45A / 230वीएसी      0.38A/277वीएसी

INRUSH CURRENT ((Type))

ठंडी आरंभ 50A ((द्वितीया=300μs मापा गया पर 50% आइपैक)पर 230वीएसी;प्रति एनईएमए 410

अधिकतम. नहीं.का सार्वजनिक उपक्रम पर 16A सर्किट ब्रेकर

9इकाईएँ (सर्किट तोड़नेवाला का प्रकार बी) / 14इकाईएँ  (सर्किट तोड़नेवाला का प्रकार सी) पर 230वीएसी

रिसाव वर्तमान

<0.75mA / 277वीएसी

नहीं लोड

बिजली की खपत

कोई लोड बिजली की खपत नहीं <0.5W ((मानक संस्करण के लिए)

मॉडल

एक्सएलजी-100-12-ए

एक्सएलजी-100-24-ए

डीसी वोल्टेज

12V

24V

निरंतर वर्तमान रेजियोननोट।2

8.4~ 12V

16.8~ 24V

रेटेड करंट (डिफ़ॉल्ट)

8A

4A

नामित शक्ति

96W

96W

रिपल &शोर (अधिकतम)  नोट.3

150एमवीपी-पी

240एमवीपी-पी

वर्तमान ADJ रेंज

के लिए समायोज्य केवल ए-टाइप (इनबिल्ट पोटेंशियम के माध्यम से)ट)

4 ~ 8A

2~4A

आउटपुट

वोल्टेज सहिष्णुता नोट।4

±3 ०%

±2 ०%

लाइन विनियमन

±0 .5 प्रतिशत

±0 .5 प्रतिशत

भार विनियमन

±2%

±1%

SETUP, RISE समय    नोट।6

500एमएस , 100एमएस/230वीएसी ,  1200एमएस , 100एमएस/115वीएसी

समय पकड़ो (प्रकार)

12एमएस/ 230वीएसी  12एमएस/ 115वीएसी

वोल्टेज रेंज          नोट.5

100 ~ 305वीएसी          142 ~ 431वीडीसी

(कृपया "STATIC CHARACTERISTICS" देखें)ection)

आवृत्ति सीमा

47 ~ 63हर्ज

शक्ति कारक

पीएफ≥0 .97/115वीएसी ,पीएफ≥0 .95/230वीएसी ,पीएफ≥0 .92/277वीएसी@पूर्ण भार

कुल हार्मोनिक डिस्टORTION

टीएचडी< १०%भार≥50%/115वीएसी ,230वीएसी; @भार≥75%/277वीएसी)

इनपुट

दक्षता (प्रकार)

९२%

९२%

एसी करंट

1. 1 ए / 115वीएसी      0.5A / 230वीएसी      0.42A/277वीएसी

INRUSH CURRENT ((Type))

ठंडी आरंभ 50A ((द्वितीया=300μs मापा गया पर 50% आइपैक)पर 230वीएसी;प्रति एनईएमए 410

अधिकतम. नहीं.का सार्वजनिक उपक्रम पर 16A सर्किट ब्रेकर

8इकाईएँ (सर्किट तोड़नेवाला का प्रकार बी) / 14इकाईएँ  (सर्किट तोड़नेवाला का प्रकार सी)पर 230वीएसी

रिसाव वर्तमान

<0 .75mA / 277वीएसी

नहीं लोड

बिजली की खपत

नहीं भार शक्ति उपभोग <0 .5W(के लिए मानक संस्करण)

मॉडल

एक्सएलजी-320-एल-

एक्सएलजी-320-एम-

एक्सएलजी-320-एच-

एक्सएलजी-320-वी-

रेटेड करंट (डीएफए)उट)

1400mA

2800mA

5600mA

13A/24V

रेटेड शक्ति             नोट.11

315W

310.8W

312W

24V/312W, 12V/216W

निरंतर धारा क्षेत्र

150~300V

74 ~ 148V

30 ~ 56 वी

NC

आउटपुट वोल्टेज ADJ. Rएएनजीई

NC

NC

NC

24वी या 12V

पूर्ण शक्ति वर्तमान रेंज

1050~1400mA

2100 से 2800mA

5570 से 7420mA

13~18A ((24V/13A,12V/18A)

ओपन सर्किट वोल्टेज अधिकतम)

340V

180V

60 वी

NC

वर्तमान प्रबंधक

500~1400mA

1050~2800mA

2800~7420mA

NC

वर्तमान लहर

5०%अधिकतम. @रेटेड वर्तमान

5.0 अधिकतम. @rated वर्तमान

5०%अधिकतम. @रेटेड वर्तमान

NC

आउटपुट

वर्तमान सहिष्णुता

±5%

± 5%

± 5%

NC

रिपल शोर (अधिकतम)

NC

NC

NC

240mV पी-पी

वोल्टेज सहिष्णुता

NC

NC

NC

± 3%

लाइन विनियमन

NC

NC

NC

±0.5%

भार विनियमन

NC

NC

NC

± 2%

एसईटी ऊपर समय                   नोट.9

500एमएस/230वीएसी, 1200एमएस/115वीएसी

उदय समय,पकड़ो ऊपर समय (प्रकार)

160एमएस,10एमएस/230वीएसी/115वीएसी(केवल के लिए वी-प्रकार)

वोल्टेज रेंज         एनओट.2

100 ~ 305वीएसी           142वीडीसी ~ 431वीडीसी

(कृपया देखें "स्टेटिक विशेषताएं" मेथओडीएस OF एलईडी मॉड्यूल" सेक्शन)

आवृत्ति सीमा

47 ~ 63हर्ज

शक्ति कारक (प्रकार)

पीएफ≥0.98 / 115वीएसी ,पीएफ≥0.95 /230वीएसी ,पीएफ≥0.92 / 277वीएसी पर पूर्ण भार

(कृपया देखें "Poweकारक विशेषता" अनुभाग)

कुल सामंजस्य विकृति

टीएचडी< 10% @भार≥50%पर 115वीएसी/230वीएसी,टीएचडी<15%@भार>75%पर 277वीएसी;

कृपया देखें कुल हार्मोनिक विरूपण (THD) ¢ खंड

इनपुट

दक्षता (प्रकार)

94.5 प्रतिशत

93.5 प्रतिशत

92.5 प्रतिशत

९३%

एसी करंट (प्रकार)

3A / 120वीएसी          1.6A / 230वीएसी          1.3A / 277वीएसी

INRUSH CURRENT ((Type))

ठंडी आरंभ 45A ((द्वितीया=1200μs मापा गया पर 50% आइपैक)पर 230वीएसी; प्रति एनईएमए 410

मैक्स. नहीं। का सार्वजनिक उपक्रम पर 16A सर्किट ब्रेकर

2 इकाइयां (बी प्रकार के सर्किट ब्रेकर) / 4 इकाइयां (सर्किट ब्रेकर) प्रकार का C)पर 230VAC

रिसाव वर्तमान

<0.75mA / 277वीएसी

स्टैंडबाई शक्ति

उपभोग              नोट।5

स्टैंडबाय बिजली की खपत < 0.5W के लिए एबी-प्रकार ((डीमिंग ऑफ)
